پلاک خم کن ارتوپدی

ابزار پلاک خم کن ارتوپدی (Plate Bender) یکی از تجهیزات حیاتی و تخصصی در جراحی‌های ارتوپدی، ستون فقرات و فک و صورت (Maxillofacial) است. این ابزار جراحی ارتوپدی به جراح اجازه می‌دهد تا پلاک‌های فلزی (از جنس تیتانیوم یا استیل) را دقیقاً مطابق با آناتومی استخوان بیمار شکل دهد.

نحوه ی استفاده از پلاک خم کن جفتی

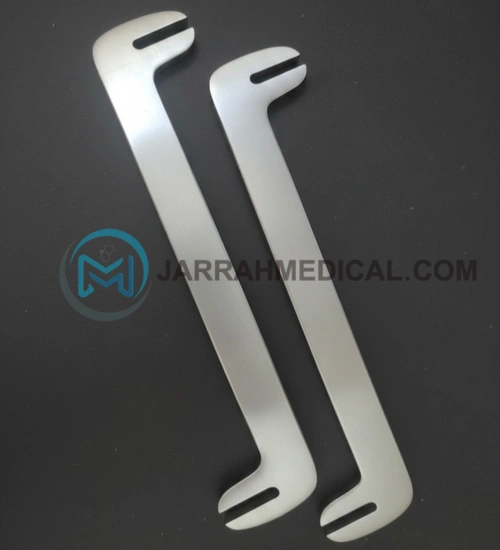

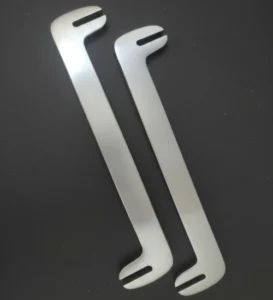

این ابزار معمولاً به صورت جفتی (دو عدد هم‌زمان) استفاده می‌شود. جراح هر کدام از این دسته‌ها را در یک سمت پلاک قرار می‌دهد و با وارد کردن فشار در جهت مخالف، پلاک را به شکل دلخواه در می‌آورد.

پلاک خم کن ارتوپدی دوسر برای پلاک‌ های DCP و پلاک‌های بزرگ بسیار مناسب است.

ویژگی‌های پلاک خم‌کن دو سر استیل ارتوپدی

•  طراحی دو سر (Double-ended): همان‌طور که در تصویر مشخص است، این ابزار دارای دو شیار با عرض‌های متفاوت است تا بتواند پلاک‌هایی با ضخامت‌های مختلف (باریک و پهن) را پوشش دهد.
• جنس استیل مات: این بدنه صیقلی و مات برای جلوگیری از انعکاس نور در اتاق عمل طراحی شده است.
• ساختار یکپارچه: به دلیل اینکه باید فشار زیادی را تحمل کند، به صورت یک تکه و بسیار مقاوم ساخته شده است.

پلاک خم‌کن جراحی؛ ابزار مهندسی در خدمت ارتوپدی

در جراحی‌های تثبیت استخوان (Fixation)، استخوان‌ها همیشه صاف نیستند؛ بنابراین پلاک‌های ارتوپدی باید به گونه‌ای خم شوند که کاملاً بر روی انحنای استخوان بنشینند. پلاک خم کن ارتوپدی ابزاری است که قدرت اهرمی لازم برای ایجاد این تغییر شکل را بدون آسیب رساندن به ساختار مولکولی پلاک فراهم می‌کند.

کاربرد‌های اصلی پلاک خم کن ارتوپدی (صفر تا صد)

1.انطباق آناتومیک (Anatomic Contouring)

اصلی‌ترین کاربرد، شکل دادن به پلاک برای نشستن روی استخوان‌هایی با انحنای زیاد مثل استخوان ران (فمور)، بازو (هومروس) یا استخوان فک است.

2.جلوگیری از استرس استخوانی

اگر پلاک دقیقاً با استخوان فیت نشود، هنگام بستن پیچ‌ها به استخوان فشار غیرمتعارف وارد شده و ممکن است باعث شکستن مجدد یا جوش نخوردن شود.

3.جراحی‌های بازسازی فک و صورت

در این جراحی‌ها از پلاک‌های بسیار ظریف استفاده می‌شود که باید با دقت میلی‌متری مطابق با فرم صورت بیمار خم شوند.

4.تثبیت شکستگی‌های پیچیده

در شکستگی‌های خرد شده (Comminuted)، جراح پلاک را به عنوان یک پل (Bridge) به شکل دلخواه در می‌آورد تا قطعات استخوان را در جای درست نگه دارد.

انواع پلاک خم کن ارتوپدی و نام‌های دیگر

این ابزار ارتوپدی در مدل‌های مختلفی تولید می‌شود که هر کدام نام خاص خود را دارند:

نام‌های جایگزین:

• انبر خم‌کن پلاک (Plate Bending Pliers)
• دستگاه فرم‌دهنده پلاک (Contouring Device)
• آیرون پلاک (Plate Irons) – معمولاً به صورت جفتی استفاده می‌شوند.
• ابزار فرم دهی پلاک جراحی

انواع مدل‌های پلاک خم کن ارتوپدی | قیمت پلاک خم‌کن فک و صورت

• مدل انبری: شبیه به انبردست عمل می‌کند و برای پلاک‌های ظریف (مثل فک یا مچ دست) عالی است.
• مدل اهرمی (Press): برای پلاک‌های ضخیم و بزرگ ارتوپدی که نیاز به قدرت بسیار زیادی دارند.
• مدل غلتکی: پلاک از بین سه غلتک عبور می‌کند تا یک انحنای یکنواخت و قوسی ایجاد شود.

ویژگی‌های فنی و طراحی پلاک خم کن پزشکی جراحی

• جنس: معمولاً از فولاد ضد زنگ پزشکی (Stainless Steel) با گرید بالا ساخته می‌شود تا در برابر فشار زیاد تغییر شکل ندهد.
• طراحی داخلی لبه‌ها: لبه‌های این ابزار به‌گونه‌ای طراحی شده که روی پلاک خط و خش نیندازد؛ زیرا هرگونه خراش روی پلاک فلزی می‌تواند باعث خوردگی (Corrosion) یا شکستن پلاک در داخل بدن بیمار شود.
• سیستم اهرم مضاعف: برخی مدل‌ها دارای سیستمی هستند که نیروی دست جراح را چندین برابر می‌کنند.

نکات مهم هنگام خرید پلاک خم کن ارتوپدی

• سازگاری با سایز پلاک: هنگام خرید باید دقت کرد که پلاک خم‌کن برای پلاک‌های کوچک (Small Fragment) است یا پلاک‌های بزرگ (Large Fragment).
• نگهداری: این ابزار به دلیل فشار زیادی که تحمل می‌کند، باید مرتباً از نظر ترک‌های میکروسکوپی چک شود.

قیمت و خرید پلاک خم کن ارتوپدی

در جراح مدیکال می توانید پلاک هم کن دستی که جهت هم کردن پلاک ارتوپدی استفاده می شود را با قیمت مناسب و کیفیت مد نظر انتخاب و خرید کنید.

جراح مدیکال این امکان را برای خریداران فراهم آورده تا با توجه به بودجه مورد نظر، کیفیت و قیمت پلاک خم کن استیل را انتخاب کنند.

سایز بندی پلاک خم کن پزشکی دوسر

سایزبندی این مدل پلاک هم کن ارتوپدی (Plate Bending Irons) برای جراحان بسیار حیاتی است، چون باید با ضخامت و پهنای پلاکی که قرار است خم شود، همخوانی داشته باشد.

به طور استاندارد، این آیرون‌ها در ست‌های ارتوپدی معمولاً در سه سایز اصلی عرضه می‌شوند:

1. سایز مخصوص پلاک‌های کوچک (Small Fragment)

این مدل برای پلاک‌های ظریف‌تر (مثل پلاک‌های ساعد، مچ دست یا استخوان‌های کوچک پا) طراحی شده است.

• طول ابزار: حدود ۱۲ تا ۱۵ سانتی‌متر.
• عرض شیار (Slot): معمولاً برای پلاک‌های با ضخامت ۲.۷ تا ۳.۵ میلی‌متر.

2. سایز مخصوص پلاک‌های بزرگ (Large Fragment)

این سایز پرکاربردترین مدل برای شکستگی‌های استخوان‌های بلند مثل ران و بازو است.

طول ابزار: حدود ۲۰ تا ۲۵ سانتی‌متر (بلندتر است تا اهرم قوی‌تری ایجاد کند).
عرض شیار (Slot): طراحی شده برای پلاک‌های با ضخامت ۴.۵ میلی‌متر.

۳. سایز پلاک‌های فک و صورت (Mini/Micro Fragment)بسیار ظریف هستند و ظاهری شبیه به انبر دارند.

• عرض شیار: برای پلاک‌های بسیار نازک ۱.۵ تا ۲.۰ میلی‌متر.

جدول سایز بندی پلاک خم کن ارتوپدی

خرید با گارانتی پلاک خم کن

خرید پلاک خم کن ارتوپدی از مجموعه جراح مدیکال، با ارائه گارانتی‌نامه رسمی و ضمانت تعویض همراه است تا جراحان و مراکز درمانی با اطمینان کامل از دقت فنی و مقاومت ابزار، اقدام به خرید نمایند.

ما می‌دانیم که حساسیت کار با پلاک خم کن ارتوپدی در اتاق عمل چقدر بالاست؛ لذا تمامی محصولات ما پیش از ارسال، از نظر استاندارد گرید پزشکی و کیفیت ساخت بازبینی شده و با ضمانت اصالت کالا تقدیم شما می‌شوند تا کیفیت، تنها دغدغه شما در جراحی‌های ارتوپدی باشد.
