کابل نور سرد لاپاراسکوپی؛ راهنمای نگهداری، تست و خرید

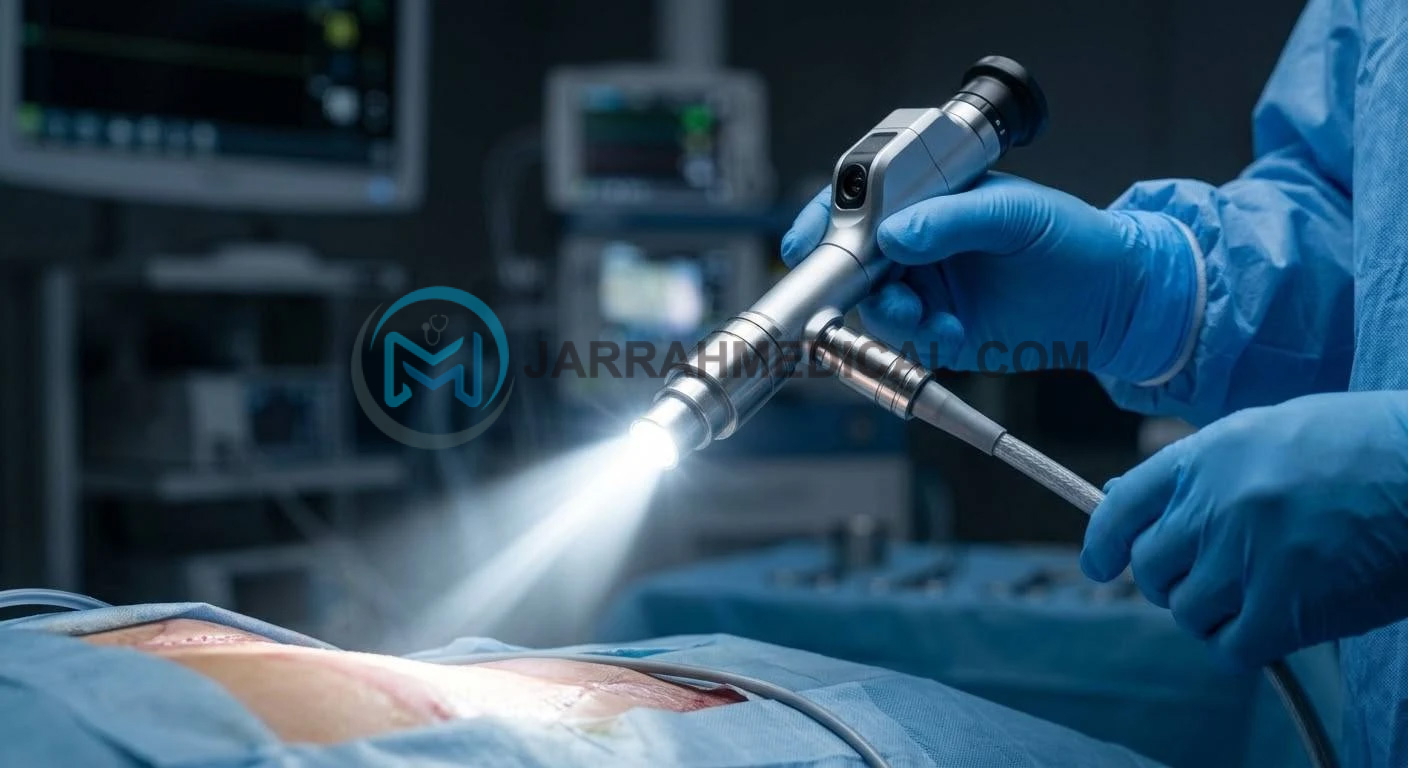

کابل نور سرد لاپاراسکوپی ؛ در جراحی‌های کم‌تهاجمی (MIS) مانند لاپاراسکوپی، آرتروسکوپی و سیستوسکوپی، کیفیت تصویر خروجی رابطه‌ای مستقیم با میزان و کیفیت نور پردازش‌شده دارد.

بدون وجود یک نور شفاف، یکنواخت و بدون نویز، حتی پیشرفته‌ترین دوربین‌ها و تاورهای جراحی نیز قادر به ارائه تصویر واضح نخواهند بود. در قلب این سیستم روشنایی، دو عنصر کلیدی قرار دارند: دستگاه منبع نور (Light Source) و کابل نور سرد (Cold Light Cable).

در این مقاله تخصصی، به بررسی همه‌جانبه ساختار، انواع، روش‌های تست سلامت، استریلیزاسیون و نکات کلیدی در عیب‌یابی این تجهیزات حیاتی اتاق عمل می‌پردازیم.

کابل نور سرد لاپاراسکوپی چیست و چرا «سرد» نامیده می‌شود؟

شاید برای بسیاری این سوال پیش آید که چرا به کابل انتقال نور در جراحی، کابل «نور سرد» می‌گویند، در حالی که سر کابل در هنگام کار بسیار داغ می‌شود؟

منابع نوری سنتی (مانند لامپ‌های رشته‌ای) مقدار زیادی انرژی را به صورت امواج مادون قرمز (Infrared/IR) که عامل اصلی تولید حرارت هستند، ساطع می‌کنند. اگر این حرارت مستقیماً از طریق ابزار وارد بدن بیمار شود، باعث سوختگی شدید بافت‌های داخلی، خشک شدن مخاط و آسیب به لنز آندوسکوپ خواهد شد.

کابل نور سرد با استفاده از فیلترهای نوری و رشته‌های مخصوص، طیف حرارتی (مادون قرمز) را حذف یا مهار کرده و تنها طیف نور مرئی با شدت بالا (Visible Light) را منتقل می‌کند. از این رو، نوری که به بافت می‌رسد «نور سرد» نامیده می‌شود.

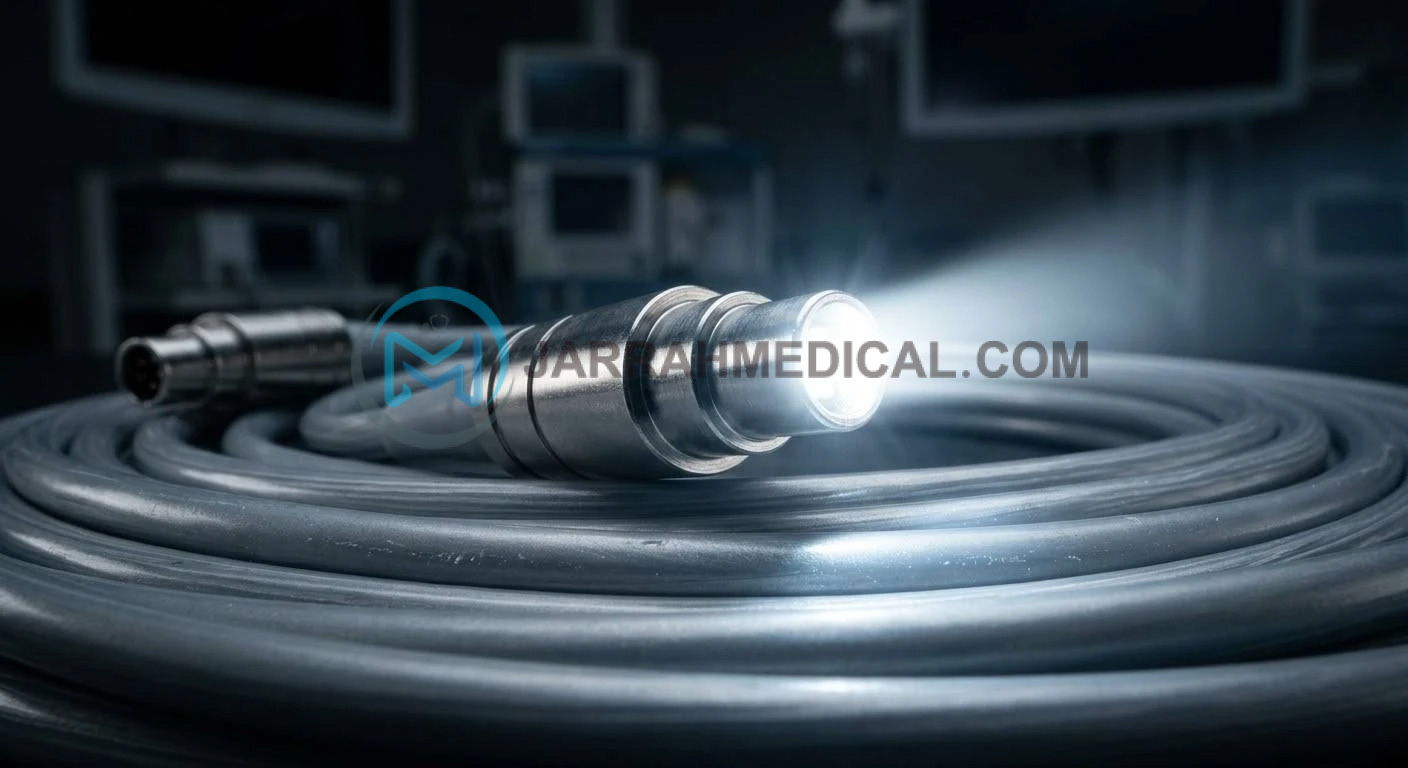

ساختار مهندسی و لایه‌های کابل فیبر نوری جراحی

کابل نور سرد لاپاراسکوپی برخلاف ظاهر ساده‌اش، یک قطعه مهندسی دقیق و بسیار حساس است که از چند لایه مجزا تشکیل شده است:

• هسته فیبر نوری (Fiber Core): مرکز کابل متشکل از ۳,۰۰۰ تا ۵,۰۰۰ رشته فیبر شیشه‌ای بسیار ظریف (از جنس کوارتز یا سیلیس با خلوص بالا) است. هر رشته قطری در حدود چند میکرون دارد و نور را بر اساس قانون «بازتاب کلی نور» منتقل می‌کند.
• پوشش محافظ اول (Primary Cladding): لایه‌ای انعطاف‌پذیر از جنس سیلیکون یا تفلون که رشته‌های شیشه‌ای را در بر گرفته و مانع از خروج نور از جدار فیبرها می‌شود.
• زره فلزی یا روکش استیل (Stainless Steel Armoring): یک لایه فنری بافته‌شده از استیل ضدزنگ که مقاومت مکانیکی کابل را در برابر فشار، له شدگی و ضربه‌های فیزیکی افزایش می‌دهد.
• روکش خارجی (Outer Silicone Jacket): لایه بیرونی از جنس سیلیکون پزشکی (Medical-grade Silicone) که کاملاً ضدآب، مقاوم در برابر مواد شیمیایی ضدعفونی‌کننده و قابل اتوکلاو است.
• سوکت‌ها و آداپتورهای انتها (Connectors): دو سر کابل دارای سری‌های فلزی محکم هستند که یک سر به دستگاه منبع نور و سر دیگر به لنز یا آندوسکوپ متصل می‌شود.

انواع کابل نور سرد لاپاراسکوپی بر اساس فناوری ساخت

کابل نور سرد لاپاراسکوپی در تجهیزات جراحی به دو دسته اصلی تقسیم می‌شوند:

۱. کابل‌های فیبر نوری (Fiber Optic Light Cables)

رایج‌ترین و استانداردترین نوع کابل نور سرد لاپاراسکوپی، در اتاق‌های عمل هستند. این کابل‌ها از بسته‌های فیبر شیشه‌ای ساخته شده و انعطاف‌پذیری فوق‌العاده‌ای دارند. برای اکثر جراحی‌های لاپاراسکوپی، عمومی و زنان گزینه‌ای ایده‌آل محسوب می‌شوند.

۲. کابل‌های ژله‌ای یا مایع (Fluid / Gel Light Guides)

کورد نور سرد لاپاراسکوپی به جای رشته‌های شیشه‌ای، از یک لوله پر شده با مایع یا ژل مخصوص با ضریب شکست بالا استفاده شده است.

مزایا: انتقال نور تا ۳۰٪ بیشتر نسبت به مدل‌های فیبر نوری و ایجاد نوری بسیار شفاف‌تر.

معایب: انعطاف‌پذیری کمتر (نباید زیاد خم شوند)، حساسیت بالا به دما و قیمت بالاتر.

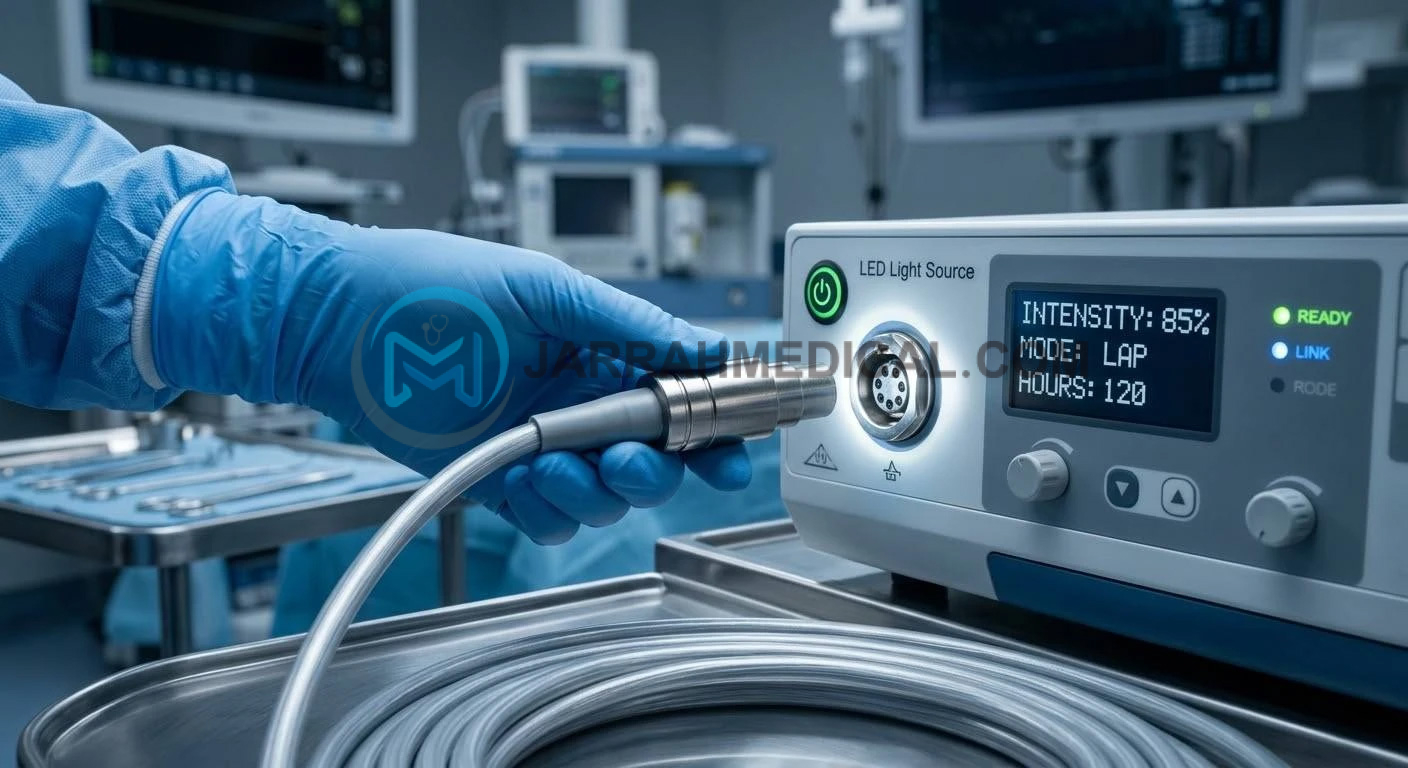

انواع دستگاه منبع نور (Light Source) در اتاق عمل

دستگاه منبع نور مولد اصلی روشنایی است. تکنولوژی ساخت این دستگاه‌ها طی سال‌ها تکامل یافته و به سه نسل اصلی تقسیم می‌شود:

آموزش گام‌به‌گام تست سلامت کابل نور سرد لاپاراسکوپی (تست Black Dots)

یکی از بزرگ‌ترین چالش‌های مسئولین تجهیزات پزشکی و پرستاران اتاق عمل، افت تدریجی کیفیت نور در حین جراحی است. علت این اتفاق، شکستن رشته‌های فیبر نوری درون کابل به مرور زمان است. برای ارزیابی میزان سلامت کابل، آزمون زیر را انجام دهید:

1. یک انتهای کابل (آداپتور منبع نور) را رو به یک روشنایی معمولی (مثل مهتابی یا چراغ سقف) بگیرید.
2. انتهای دیگر کابل (سمت لنز) را در فاصله ۱۵ سانتی‌متری از چشم خود قرار داده و به سطح مقطع آن نگاه کنید.
3. شما دایره‌ای روشن مشاهده خواهید کرد که از نقاط نورانی کوچک تشکیل شده است.
4. نقاط سیاه (Black Dots) در واقع فیبرهای شکسته‌ای هستند که دیگر نور را منتقل نمی‌کنند.
5. قانون طلایی: اگر بیش از ۲۰ تا ۲۵ درصد از سطح مقطع کابل به رنگ سیاه درآمده باشد، کابل دچار افت شدت نور شدید شده و باید تعویض شود.

اصول استریلیزاسیون و نگهداری کابل نور سرد اتاق عمل

کابل نور سرد لاپاراسکوپی از آسیب‌پذیرترین ابزارهای اتاق عمل هستند. رعایت نکات زیر عمر مفید کابل شما را تا چند سال افزایش می‌دهد:

• شعاع خمیدگی استاندارد: هنگام انبارداری یا قرار دادن در پک استریل، کابل را هرگز گره نزنید یا با زاویه تند خم نکنید. شعاع حلقه کردن کابل نباید کمتر از ۱۵ سانتی‌متر باشد.
• روش‌های استریل مجاز: اکثر کابل‌های مدرن قابلیت استریل با *اتوکلاو بخار (در دمای ۱۳۴ درجه سانتی‌گراد) را دارند. همچنین استفاده از سیستم‌های پلاسما (پراکسید هیدروژن) و گاز اتیلن اکساید (ETO) برای آن‌ها ایمن است.
• عدم رهاسازی سر کابل روشن: وقتی منبع نور روشن است، سر آزاد کابل حرارت بالایی تمرکز می‌دهد. رها کردن آن روی پارچه‌های استیل یا پوست بیمار می‌تواند باعث آتش‌سوزی شان جراحی یا سوختگی شدید بیمار شود. همیشه قبل از جداسازی کابل از لنز، منبع نور را روی حالت Standby قرار دهید.
• تمیزکاری عدسی‌ها: انتهای فلزی کابل را پس از هر عمل با پد الکلی ۵۰ تا ۷۰ درصد تمیز کنید تا سوختگی خون و چربی روی سطح عدسی پاک شود.

سازگاری سازنده‌ها و آداپتورهای کابل (Adaptability)

برندهای مختلف سازنده تاور لاپاراسکوپی و آداپتورهای نوری از کانکتورهای متفاوتی استفاده می‌کنند. خوشبختانه اکثر کابل‌های نور سرد موجود در بازار به‌صورت Multi-Adapter* یا رزوه دار طراحی می‌شوند که با تعویض آداپتور سر کابل، می‌توان آن‌ها را به برندهای مختلف متصل کرد:

• آداپتور Karl Storz: رایج‌ترین استاندارد در ایران و جهان.
• آداپتور Wolf: دارای اتصال پیچی و رزوه متفاوت.
• آداپتور Olympus: طراحی اختصاصی برای سیستم‌های المپوس.
• آداپتور ACMI / Stryker: مورد استفاده در تاورهای آمریکایی و ساختار خاص.

راهنمای عیب‌یابی مشکلات رایج منبع نور و کابل نور سرد لاپاراسکوپی

• • مشکل: نور خروجی بسیار ضعیف یا زرد رنگ است.علت: سوختن تعداد زیادی از فیبرهای کابل، کثیف بودن عدسی‌ها، یا پایان عمر مفید لامپ زنون.
  • مشکل: منبع نور داغ شده و ناگهان خاموش می‌شود.علت: انسداد مسیر فن‌های خنک‌کننده دستگاه یا خرابی فن داخلی منبع نور.

مشکل: تصویر روی مانیتور لاپاراسکوپی دارای نویز و افت رنگ است.

علت: عدم تطابق دمای کلوین منبع نور با تنظیمات White Balance دوربین لاپاراسکوپی.

کابل نور سرد لاپاراسکوپی؛ راهنمای نگهداری، تست و خرید از جراح مدیکال

انتخاب یک کابل نور سرد باکیفیت و منبع نور مطمئن، تضمین‌کننده شفافیت تصویر و امنیت جراحی است. مجموعه Jarrah Medical با ارائه انواع کابل‌های فیبر نوری قابل اتوکلاو، آداپتورهای چندمنظوره و منابع نور LED و زنون از برندهای معتبر جهانی، پاسخگوی نیاز بخش‌های جراحی و اتاق عمل بیمارستان‌های سراسر کشور است. جهت دریافت مشاوره فنی، استعلام قیمت و تست سلامت تجهیزات با کارشناسان ما در ارتباط باشید.

بدون وجود یک نور شفاف، یکنواخت و بدون نویز، حتی پیشرفته‌ترین دوربین‌ها و تاور لاپاراسکوپی نیز قادر به ارائه تصویر واضح نخواهند بود.

این سیستم نوری به جراح کمک می‌کند تا هنگام ورود ابزارها از طریق تروکار لاپاراسکوپی، دید کاملی بر فضای داخل شکم داشته باشد.

در کنار ابزارهای برش و انعقاد مانند دستگاه لیگاشور، تامین روشنایی استاندارد از ارکان اصلی اتاق عمل است.

سوکت‌ها و آداپتورهای کابل معمولاً با استانداردهای برندهای مطرح مانند Karl Storz و Olympus سازگار هستند.

کابل‌های فیبر نوری بر اساس قوانین بازتاب کلی نور کار می‌کنند که جزئیات ساختار نوری آن‌ها در مقالات کتابخانه ملی پزشکی آمریکا (NCBI) به تفصیل بررسی شده است.

نکات کلیدی، علل خرابی و تعمیر کورد نور سرد لاپاراسکوپی

در تجهیزات اتاق عمل، کورد نور سرد (Cold Light Cord) یا همان کابل فیبر نوری، نقش حیاتی در انتقال روشنایی از دستگاه منبع نور به لنز لاپاراسکوپی ایفا می‌کند. به دلیل حساسیت بالای رشته‌های شیشه‌ای داخلی، نگهداری صحیح از این ابزار برای حفظ کیفیت تصویر جراحی بسیار ضروری است.

شایع‌ترین علل خرابی کورد نور سرد

خرابی کورد نور سرد معمولاً با افت شدت نور، سیاه شدن بخشی از تصویر یا داغ شدن بیش از حد سوکت‌ها همراه است. مهم‌ترین دلایل آسیب دیدن این کابل عبارتند از:

• شکستگی فیبرهای نوری داخلی: خم کردن شدید کابل با زاویه تند، پیچیده شدن نامناسب یا گره خوردن هنگام انبارداری.
• ضربه‌های فیزیکی و سقوط: افتادن آداپتورهای فلزی روی زمین یا برخورد ابزار جراحی سنگین با بدنه کابل.
• استریل‌سازی نامناسب: استفاده از روش‌های اتوکلاو غیراستاندارد، حرارت بیش از حد یا مواد شیمیایی خورنده که به روکش سیلیکونی آسیب می‌زند.
• سوختگی مقطعی فیبرها: قرار دادن سر کورد روشن روی پارچه‌های اتاق عمل بدون متصل بودن به لنز.

خدمات تخصصی تعمیر کابل نور سرد لاپاراسکوپی در جراح مدیکال

تعویض کامل کابل‌های نور سرد همیشه اقتصادی نیست؛ در بسیاری از موارد می‌توان با بازسازی فنی، کیفیت اولیه را به کابل بازگرداند. مجموعه  جراح مدیکال به عنوان مرکز تخصصی تعمیر تجهیزات جراحی و آندوسکوپی، خدمات زیر را برای کورد نور سرد ارائه می‌دهد:

• تست و سنجش میزان سلامت رشته‌های فیبر نوری با دستگاه‌های پیشرفته.
• تعویض و بازسازی کامل رشته‌های فیبر نوری داخل کابل (Fiber Replacement).
• تعویض و ترمیم روکش سیلیکونی و آداپتورهای متصل‌کننده (Karl Storz، Olympus، Wolf و غیره).
• ارائه ضمانت سلامت و تست شدت جریان نور پس از فرآیند تعمیر.
